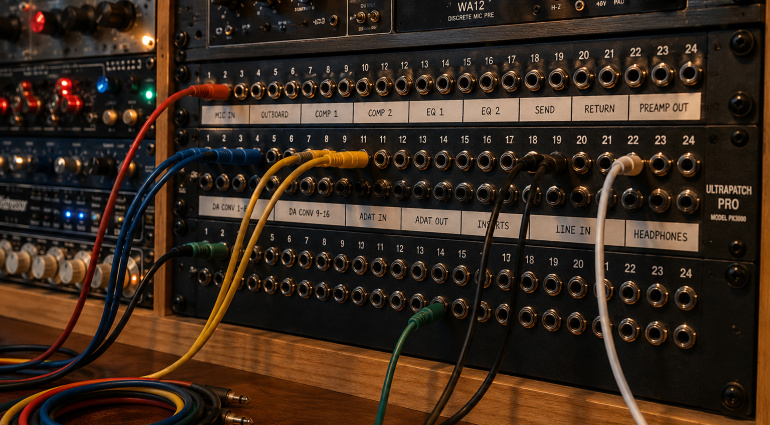

Chiunque abbia osservato il rack di uno studio professionale si sarà probabilmente imbattuto in un pannello pieno di connettori disposti ordinatamente su più file. Si tratta della patch bay, uno strumento apparentemente semplice ma fondamentale per la gestione del routing audio.
Nonostante sia presente praticamente in tutti gli studi professionali, la patch bay viene spesso considerata un dispositivo complesso o destinato esclusivamente ai grandi studi commerciali. In realtà il suo funzionamento è piuttosto intuitivo e il suo scopo è uno solo: semplificare il collegamento tra le varie apparecchiature audio.
Quando si inizia a utilizzare preamplificatori esterni, compressori hardware, equalizzatori e altri dispositivi outboard, il numero di connessioni necessarie aumenta rapidamente. La patch bay nasce proprio per organizzare questi collegamenti e rendere il workflow molto più rapido ed efficiente.
Cos’è una Patch Bay
Una patch bay può essere descritta come una sorta di centrale di smistamento per i segnali audio.
Invece di collegare direttamente tra loro tutti i dispositivi presenti in uno studio, i collegamenti vengono portati sul retro della patch bay. Sul pannello frontale diventano quindi immediatamente accessibili tramite prese facilmente raggiungibili.
Lo scopo principale è evitare di dover continuamente intervenire sul retro dei rack per modificare il percorso del segnale.
Prima dell’introduzione delle patch bay, ogni modifica richiedeva di scollegare e ricollegare fisicamente i cavi direttamente dalle apparecchiature. Con l’aumentare della complessità degli studi questa operazione diventava lenta, scomoda e potenzialmente dannosa per connettori e cablaggi.
La patch bay risolve il problema centralizzando tutte le connessioni in un unico punto facilmente accessibile.
Immaginiamo ad esempio uno studio dotato di:
- diversi preamplificatori microfonici
- uno o più compressori hardware
- equalizzatori analogici
- convertitori audio
- processori effetti
Senza una patch bay ogni modifica del routing richiederebbe l’accesso fisico ai pannelli posteriori delle apparecchiature. Con una patch bay basta invece utilizzare un breve cavo di collegamento sul pannello frontale.
Perché le Patch Bay sono così diffuse negli studi professionali
La vera forza di una patch bay non risiede tanto nella qualità audio quanto nell’organizzazione del workflow.
Negli studi professionali il routing del segnale cambia continuamente. Durante una sessione si potrebbe voler inviare una voce a un compressore, successivamente utilizzare lo stesso compressore su una chitarra o inserirlo nel bus di mix.
Senza una patch bay queste operazioni richiederebbero continui cambi di cablaggio.
Con una patch bay il segnale può essere reindirizzato in pochi secondi.
Questo sistema offre numerosi vantaggi:
- velocizza il lavoro
- mantiene ordinato il cablaggio
- protegge i connettori delle apparecchiature
- semplifica l’integrazione di nuovo hardware
- riduce il rischio di errori
Per questo motivo la patch bay viene spesso definita il vero centro nevralgico dello studio analogico.
Le principali tipologie di Patch Bay
Non tutte le patch bay sono uguali. Nel corso degli anni si sono sviluppati diversi standard, ciascuno pensato per esigenze specifiche.

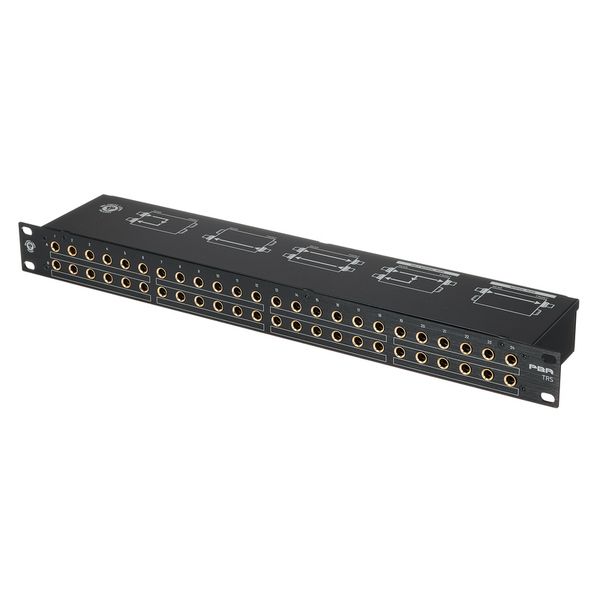

Patch Bay TRS
Le patch bay TRS da 1/4″ sono probabilmente le più diffuse negli home studio e nei project studio.
Utilizzano gli stessi connettori jack TRS impiegati in gran parte dell’attrezzatura audio professionale moderna e rappresentano generalmente la soluzione più economica e versatile.

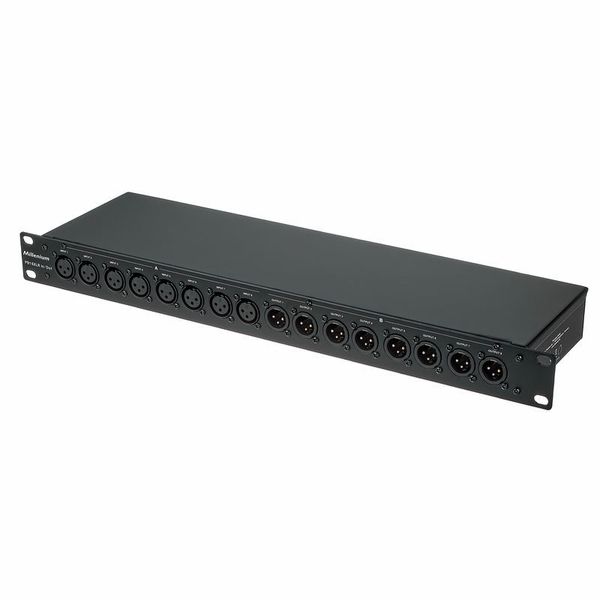

Patch Bay XLR
Le patch bay XLR sono meno diffuse negli studi moderni ma trovano ancora applicazione in installazioni permanenti e ambienti broadcast.
Offrono connessioni robuste e particolarmente affidabili, ma richiedono maggiore spazio fisico.

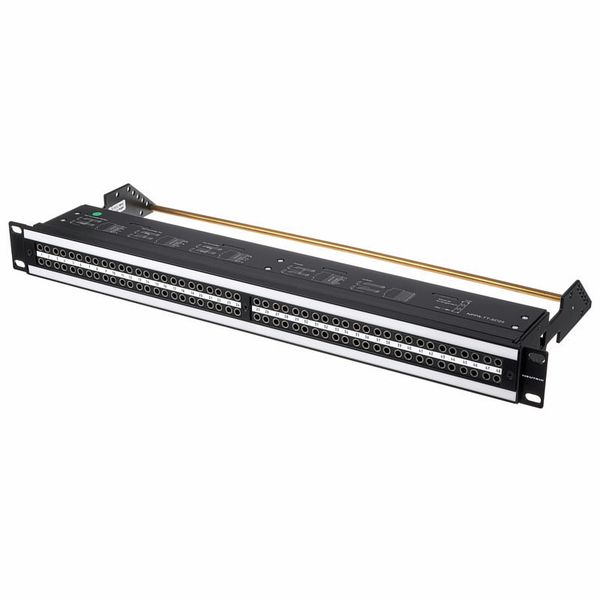

Patch Bay TT o Bantam
Le patch bay TT, chiamate anche Bantam, rappresentano da molti anni lo standard degli studi professionali di fascia alta.
Utilizzano connettori più piccoli rispetto ai tradizionali jack da 1/4″, consentendo una maggiore densità di connessioni all’interno di uno spazio ridotto.
Molti grandi studi commerciali utilizzano ancora oggi questo formato.

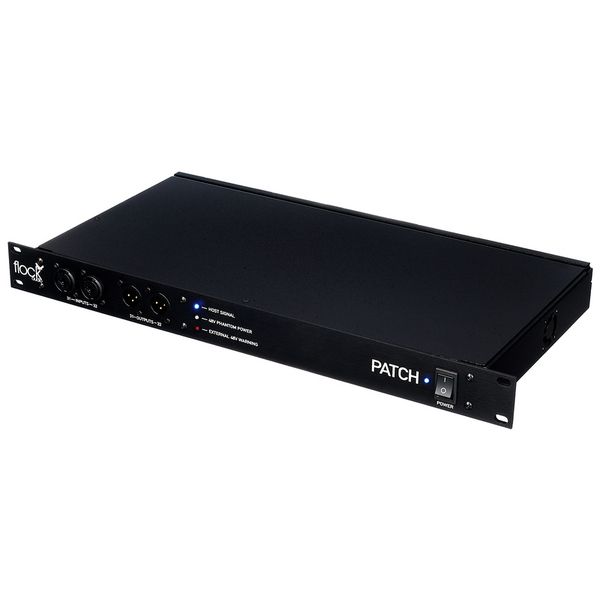

Patch Bay digitali
Negli studi moderni esistono anche sistemi digitali e matrici di routing controllabili via software.
Pur offrendo grande flessibilità, non hanno completamente sostituito le tradizionali patch bay analogiche, che rimangono ancora molto diffuse negli ambienti professionali.
Come funziona una Patch Bay
Per comprendere il funzionamento di una patch bay è importante capire come sono organizzate le connessioni.
Generalmente ogni canale presenta due prese sul pannello frontale: una sulla parte superiore ed una sulla parte inferiore.
Nella maggior parte delle configurazioni professionali, la fila superiore viene utilizzata per le uscite delle apparecchiature mentre quella inferiore per gli ingressi.
Ad esempio:
Uscita preamplificatore → Riga superiore
Ingresso convertitore → Riga inferiore
In questo modo il segnale può essere instradato semplicemente collegando i punti desiderati attraverso un breve cavo patch, ma la vera particolarità delle patch bay moderne, però, risiede nelle modalità di normalizzazione.
Le modalità operative: Normal, Half-Normal e Thru
Uno degli aspetti che più spesso genera confusione quando si utilizza una patch bay riguarda le modalità di funzionamento interne. A prima vista tutte le connessioni sembrano identiche, ma in realtà il comportamento del segnale può cambiare notevolmente in base a come ogni coppia di prese è configurata.
Comprendere queste modalità è fondamentale perché determina il modo in cui il segnale audio si sposta all’interno dello studio e, soprattutto, quanto sarà semplice modificare il routing durante una sessione.
Modalità Thru
La modalità Thru è la configurazione più semplice e intuitiva. In questo caso non esiste alcun collegamento interno tra la presa superiore e quella inferiore della patch bay. Le due connessioni sono completamente indipendenti e il segnale non viene instradato automaticamente da una all’altra.
Questo significa che ogni collegamento deve essere realizzato manualmente utilizzando un cavo patch sul pannello frontale. Se non viene inserito alcun cavo, semplicemente non esiste alcun percorso audio tra le due connessioni.
Per questo motivo la modalità Thru viene spesso utilizzata per collegamenti che cambiano frequentemente oppure per apparecchiature che non fanno parte del routing principale dello studio. È una soluzione molto flessibile, ma richiede sempre un intervento manuale per creare il percorso desiderato.
Modalità Normal
La modalità Normal, spesso chiamata anche Full-Normal, introduce un concetto completamente diverso. In questo caso la patch bay crea automaticamente un collegamento interno permanente tra la presa superiore e quella inferiore.
Questo permette di stabilire un routing predefinito senza dover utilizzare alcun cavo sul pannello frontale. Ad esempio, l’uscita di un preamplificatore può essere collegata automaticamente all’ingresso di un convertitore, creando una catena pronta all’uso ogni volta che lo studio viene acceso.
La particolarità della modalità Normal è che questo collegamento viene interrotto nel momento in cui si inserisce un jack nelle prese frontali. In pratica la patch bay interpreta l’inserimento del cavo come una richiesta di modificare il percorso originale e scollega automaticamente il routing predefinito.
Questo sistema è estremamente comodo per le connessioni utilizzate quotidianamente, perché consente di avere una configurazione di base sempre pronta senza rinunciare alla possibilità di modificarla rapidamente quando necessario.
Modalità Half-Normal
La modalità Half-Normal è probabilmente la più interessante e una delle più utilizzate negli studi professionali.
Anche in questo caso esiste un collegamento interno automatico tra le due prese, proprio come nella modalità Normal. La differenza è che il percorso originale non viene necessariamente interrotto quando si preleva il segnale dalla presa superiore.
In altre parole, è possibile “copiare” il segnale e inviarlo a un secondo dispositivo mantenendo attiva anche la destinazione originale.
Questa caratteristica rende la modalità Half-Normal particolarmente utile quando si desidera utilizzare lo stesso segnale in più punti della catena audio. Ad esempio, si può inviare contemporaneamente l’uscita di un preamplificatore al convertitore principale e a un compressore esterno, senza dover modificare il routing originale dello studio.
Per questo motivo la configurazione Half-Normal viene spesso considerata la soluzione più versatile per gli studi che utilizzano hardware analogico. Offre la comodità di un percorso automatico, ma allo stesso tempo permette di sperimentare e modificare il routing in modo rapido senza interrompere il normale flusso di lavoro.
Quale modalità scegliere?
Non esiste una modalità migliore in assoluto. La scelta dipende principalmente dal tipo di utilizzo e dall’organizzazione dello studio.
La modalità Thru è ideale quando si desidera il massimo controllo e si preferisce creare ogni collegamento manualmente. La modalità Normal è perfetta per le connessioni permanenti che vengono utilizzate nella maggior parte delle sessioni. La modalità Half-Normal rappresenta invece il miglior compromesso tra praticità e flessibilità, motivo per cui è spesso la configurazione preferita negli studi professionali.
Una volta compreso il funzionamento di queste tre modalità, gran parte della complessità associata alle patch bay scompare. In fondo, il loro scopo è proprio quello di semplificare il routing audio, rendendo immediato ciò che altrimenti richiederebbe continui interventi sul cablaggio dello studio.
Ha senso usare una Patch Bay in un home studio?
Quando si pensa a una patch bay, si immaginano spesso grandi studi professionali pieni di outboard. In realtà può essere uno strumento molto utile anche in un home studio, purché ci sia un numero sufficiente di dispositivi da gestire.
Se il setup è composto soltanto da un’interfaccia audio e poche apparecchiature esterne, una patch bay potrebbe risultare superflua. Quando però iniziano ad aggiungersi preamplificatori, compressori, equalizzatori o effetti hardware, la gestione dei collegamenti diventa rapidamente più complessa.
Uno degli utilizzi più comuni consiste nella gestione di una piccola channel strip o di una catena di mastering. Grazie alla patch bay è possibile modificare rapidamente il percorso del segnale, inserire o escludere processori e sperimentare diverse configurazioni senza intervenire sul retro delle apparecchiature.
Anche chi utilizza numerosi sintetizzatori hardware può trarre grandi vantaggi da una patch bay. Invece di collegare e scollegare continuamente gli strumenti dall’interfaccia audio, tutte le connessioni possono essere raccolte in un unico punto facilmente accessibile, rendendo molto più rapido il passaggio da una sorgente all’altra.
Naturalmente, se il budget è limitato e lo studio è ancora agli inizi, investire in trattamento acustico o monitor migliori avrà generalmente un impatto maggiore sul risultato finale. Tuttavia, quando il numero di dispositivi cresce, una patch bay può diventare uno degli strumenti più utili per mantenere lo studio ordinato, flessibile ed efficiente.
Errori comuni quando si utilizza una Patch Bay
Uno degli errori più frequenti consiste nel confondere ingressi e uscite durante il cablaggio iniziale.
Un altro problema molto comune riguarda la scelta errata della modalità di normalizzazione. Utilizzare una configurazione Normal quando sarebbe più adatta una Half-Normal può generare comportamenti inattesi e rendere difficile il troubleshooting.
Anche la gestione dei segnali bilanciati e sbilanciati richiede particolare attenzione, soprattutto negli studi che utilizzano apparecchiature provenienti da epoche differenti.
Infine, uno degli errori più sottovalutati è la mancanza di etichettatura. Una patch bay non chiaramente identificata può trasformare rapidamente un sistema ordinato in una fonte continua di confusione.
Conclusione
La patch bay è uno degli strumenti meno appariscenti ma più importanti all’interno di uno studio di registrazione.
Non migliora direttamente la qualità audio, non aggiunge carattere al segnale e non modifica il suono delle apparecchiature collegate. Il suo compito è molto più semplice: organizzare il flusso dei segnali e rendere il lavoro quotidiano più veloce ed efficiente.
Comprendere il funzionamento delle modalità Thru, Normal e Half-Normal permette di sfruttarne appieno le potenzialità e di costruire un sistema di routing professionale capace di crescere insieme allo studio.
Per chi utilizza regolarmente hardware analogico, una buona patch bay rappresenta spesso uno degli investimenti più intelligenti che si possano fare.
